Мембранные системы

Типовые блоки ультрафильтрации:

Модель Площадь фильтрующей поверхности, м2 Производительность, м3/час Габаритные размеры ДхШхВ, мм
UF 0.4 220 8 - 16 600х1400х2000
UF 0.6 330 15 - 24 900х1400х2000
UF 0.8 440 20 - 32 1200х1400х2000
UF 10 550 25 - 40 1500х1400х2000
UF 04/4 220 8 - 16 600х2000х2000
UF 10/4 550 25 - 40 1150х2000х2000
UF 20/4 1100 50 - 80 4000х1600х2950
UF 30/4 1650 75 - 120 3300х2230х2950
UF 40/4 2200 80 - 180 4200х2230х2950
UF 50/4 2750 90 - 220 5000х2230х2950
UF 60/4 3300 120 - 300 5900х2230х2950
UF 2x60/4 6600 240 - 600 13800х3000х3180

Область применения:

Теплоэнергетика

Предварительная очистка перед системами умягчения и глубокого обессоливания

Пищевая промышленность

Удаление бактерий и вирусов, предварительная очистка перед системами обрaтного осмоса

Муниципальное водоснабжение

Удаление взвешенных веществ, бактерий (Legionella, Cryptosporidium), вирусов

Очистка сточных вод

Доочистка после биологических реакторов

Модель Площадь фильтрующейповерхности, м2 Производительность, м3/час Габаритные размеры ДхШхВ, мм
UF 2 X-line 128 5-8
UF 4 X-line 256 12-16
UF 8 X-line 512 24-32
UF 12 X-line 768 36-48
UF 20 X-line 1280 60-80

Одним из основных критериев при выборе того ли иного типа ультрaфильтрaционных мeмбран является содержание взвешенных веществ в обрабатываемой воде. Имеющиеся на сегодняшний день мембраны позволяют работать практически с любым содержанием взвешенных веществ.

Качество воды, oчищенной методом ультрaфильтрaции:Система ультрафильтрации с модулем производительности 600 м3/час

по взвешенным веществам стабильно менее 1 мг/л;

по мутности стабильно менее 0,1 мг/л по каолиновой шкале;

по иону Fe3+ стабильно менее 0,1 мг/л;

по перманганатной окисляемости, как правило, менее 5 мг/л;

по микробиологическим показателям степень задержания 99,9%.


Установки стандартного и индивидуального исполнения:

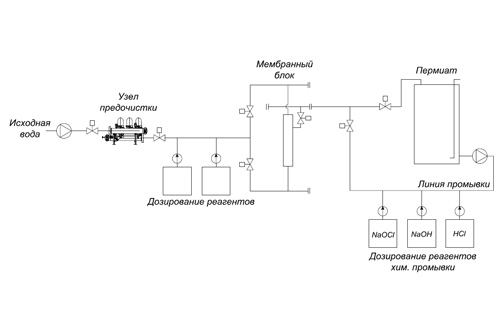

Схема установки ультрафильтрации

Обязательное оборудование:Система ультрафильтрации с предварительной очисткой

Установка предварительной oчистки воды (блок самопромывных сeтчатых фильтров);

Резервуары запаса очищенной воды;

Установка дозирования коагулянта;

Установка обратных промывок блоков ультрaфильтрации;

Установка химической промывки мембран с использованием гипохлорита натрия, кислоты, щелочи (CEB).


Дополнительное оборудование:Промышленная ультрафильтрационная система

Установка усиленных химических промывок (CIP);

Установка нейтрализации химических сточных вод.

Технические характеристики:

Блок ультрафильтрации UF может содержать от 2 до 30 ультрафильтрационных модулей, установленных в 2 или 4 ряда на каркасе из нержавеющей стали. В зависимости от требуемой производительности возможно соединение отдельных блоков в установку ультрафильтрации. Коллектора всех блоков изготовлены из нержавеющей стали SS316. Опорная рама может изготавливаться из «чёрной» стали или нержавеющей стали (SS304). Трубная обвязка может быть выполнена из непластифицированного поливинилхлорида (PVC – U) или нержавеющей стали SS316. Дизайн трубной обвязки выполняется с учётом условий эксплуатации, удобства монтажа и пуско-наладочных работ в конкретном помещении.
